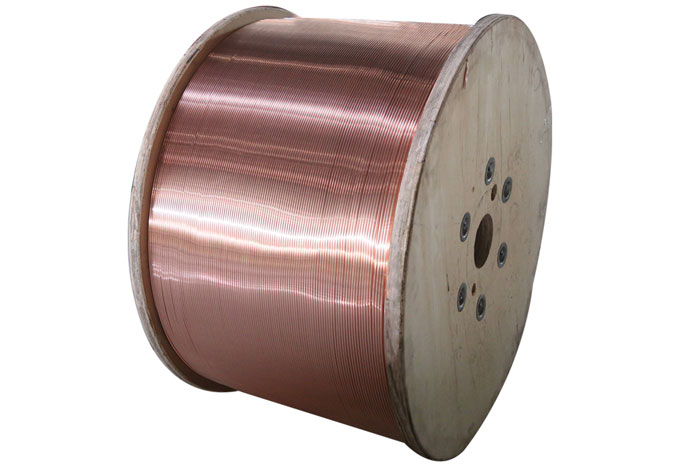

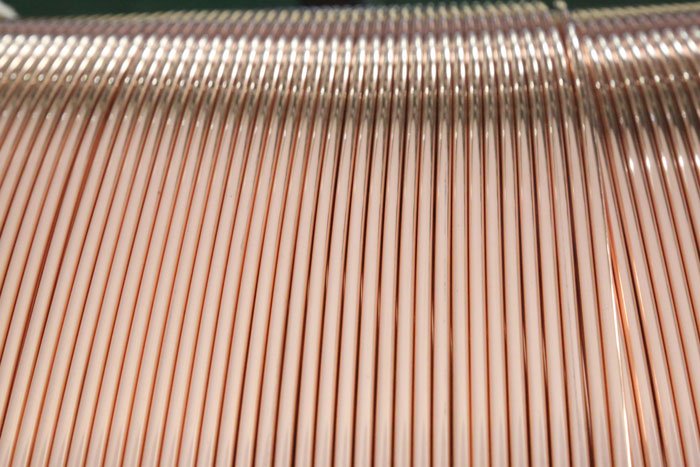

铜包铝产品系列

型号:CCA
直径为0.1mm-8.00毫米
容量:500吨/ m
标准:GBT 29197-2012 ASTM B566-04A

联系我们

铜包铝是一种电导体,其外套铜冶金结合到实心铝芯上。 这两种金属的组合使其非常适合许多电气应用

特色:
与铜导体相比:
弹性模量较低,弹性较高
由于CCA的比重低于普通铜,因此材料重量减少63%
与铝导体相比:
由于铜层,比铝具有更好的耐腐蚀性
铜的高导电性导致电阻降低
更好的可焊性
强度高于铝

技术数据比较

规格 铜量
(%)
铜质量
(%)
长度比较 密度
(g/cm3)
最大直流电阻率
Ω.mm2/m
(20℃)
电导率
(%IACS)
Min
铜包铝-10%铜量 8~12 27 2.65:1 3.32 0.02743 63
铜包铝-15%铜量 13-17 37 2.45:1 3.63 0.02676 65
铜线 100 100 1:1 8.89 017241 100

铜包铝线的特性

公称通径 横截面
(mm2)
铜厚度
(mm)
每单位长度的质量
(kg/km)
每单位长度的直流电阻
(ohm/km)20℃
抗拉强度
(Mpa)
伸长
(%)
CCA-10% CCA-15% CCA-10% CCA-15% Copper CCA-10% CCA-15% Copper A
(最大)
H
(最小)
A
(最大)
H
(最小)
6.00 28.260 0.105 0.150 93.82 102.58 251.23 0.97 0.95 0.61 138 124 15 1.50
5.15 20.820 0.090 0.129 69.12 75.58 185.09 1.32 1.29 0.83 138 152 15 1.50
5.08 20.258 0.089 0.127 67.26 73.54 180.09 1.35 1.32 0.85 138 152 15 1.50
4.97 19.390 0.087 0.124 64.38 70.39 172.38 1.41 1.38 0.89 138 152 15 1.50
4.90 18.848 0.086 0.123 62.57 68.42 167.56 1.46 1.42 0.91 138 152 15 1.50
4.85 18.465 0.085 0.121 61.30 67.03 164.16 1.49 1.45 0.93 138 152 15 1.50
4.80 18.086 0.084 0.120 60.05 65.65 160.79 1.52 1.48 0.95 138 152 15 1.50
4.50 15.896 0.079 0.113 52.78 57.70 141.32 1.73 1.68 1.08 138 159 15 1.50
4.00 12.560 0.070 0.100 41.70 45.59 111.66 2.18 2.13 1.37 138 166 15 1.50
3.86 11.696 0.068 0.097 38.83 42.46 103.98 2.35 2.29 1.47 138 166 15 1.50
3.60 10.174 0.063 0.090 33.78 36.93 90.44 2.70 2.63 1.69 138 172 15 1.50
3.50 9.616 0.061 0.088 31.93 34.91 85.49 2.85 2.78 1.79 138 172 15 1.50
3.38 8.968 0.059 0.085 29.77 32.55 79.73 3.06 2.98 1.92 138 172 15 1.50
3.20 8.038 0.056 0.080 26.69 29.18 71.46 3.41 3.33 2.14 138 179 15 1.00
3.00 7.065 0.053 0.075 23.46 25.65 62.81 3.88 3.79 2.44 138 179 15 1.00
2.85 6.376 0.050 0.071 21.17 23.15 56.68 4.30 4.20 2.70 138 186 15 1.00
2.80 6.154 0.049 0.070 20.43 22.34 54.71 4.46 4.35 2.80 138 186 15 1.00
2.77 6.023 0.048 0.069 20.00 21.86 53.55 4.55 4.44 2.86 138 186 15 1.00
2.50 4.906 0.044 0.063 16.29 17.81 43.62 5.59 5.45 3.51 138 193 15 1.00
2.30 4.153 0.040 0.058 13.79 15.07 36.92 6.61 6.44 4.15 138 200 15 1.00
2.20 3.799 0.039 0.055 12.61 13.79 33.78 7.22 7.04 4.54 138 200 15 1.00
2.18 3.731 0.038 0.055 12.39 13.54 33.17 7.35 7.17 4.62 138 200 15 1.00
2.15 3.629 0.038 0.054 12.05 13.17 32.26 7.56 7.37 4.75 138 200 15 1.00
2.05 3.299 0.036 0.051 10.95 11.98 29.33 8.31 8.11 5.23 138 205 15 1.00
2.00 3.140 0.035 0.050 10.42 11.40 27.91 8.74 8.52 5.49 138 205 15 1.00
1.95 2.985 0.034 0.049 9.91 10.84 26.54 9.19 8.96 5.78 138 205 15 1.00
1.81 2.572 0.032 0.045 8.54 9.34 22.86 10.67 10.41 6.70 138 205 15 1.00
1.70 2.269 0.030 0.043 7.53 8.24 20.17 12.09 11.80 7.60 138 205 15 1.00
1.63 2.086 0.029 0.041 6.92 7.57 18.54 13.15 12.83 8.27 138 205 15 1.00
1.50 1.766 0.026 0.038 5.86 6.41 15.70 15.53 15.15 9.76 138 205 15 1.00
1.30 1.327 0.023 0.033 4.40 4.82 11.79 20.68 20.17 13.00 138 205 15 1.00
1.02 0.817 0.018 0.026 2.71 2.96 7.26 33.59 32.77 21.11 138 205 15 1.00
0.95 0.708 0.017 0.024 2.35 2.57 6.30 38.72 37.77 24.33 138 205 15 1.00
0.81 0.515 0.014 0.020 1.71 1.87 4.58 53.26 51.96 33.47 138 205 15 1.00
0.75 0.442 0.013 0.019 1.47 1.60 3.93 62.12 60.60 39.04 138 205 15 1.00
0.63 0.312 0.011 0.016 1.03 1.13 2.77 88.04 85.89 55.33 138 205 15 1.00
0.50 0.196 0.009 0.013 0.65 0.71 1.74 139.77 136.36 87.85 172 205 10 1.00
0.30 0.071 0.005 0.008 0.23 0.26 0.63 388.25 378.77 244.02 172 205 5 1.00
0.10 0.008 0.002 0.003 0.03 0.03 0.07 3494.27 3408.92 2196.18 172 205 5 1.00


在高频信号传输领域,它适用于:

  • 有线电视同轴电缆中的标准导体材料;
  • 50欧姆射频天线;
  • 漏电缆;
  • 软同轴射频电缆;
  • 数据线

在电力传输领域,它可以应用于:

  • 绞线;
  • 电力电缆;
  • 控制电缆;
  • 汽车电缆;
  • 建筑配电线;
  • 母线;
  • 射频屏蔽;

在特殊电磁线中,它可以应用于:

  • 电机和风扇线圈,麻将机,扬声器
  • 音圈(例如耳机,耳机……)
  • 绕组

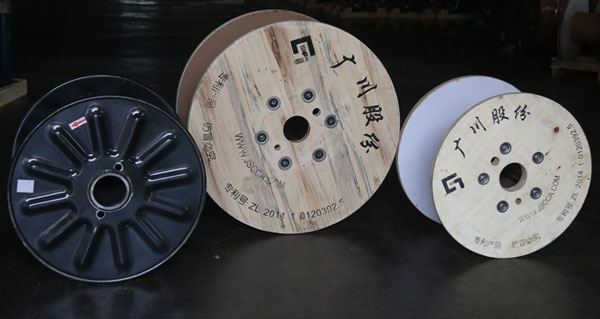

1:梭芯选项

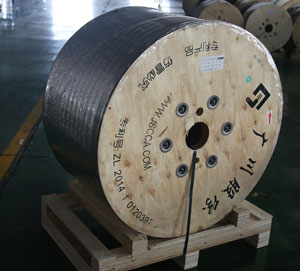

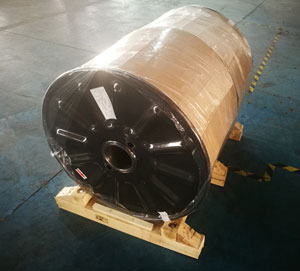

2:包装

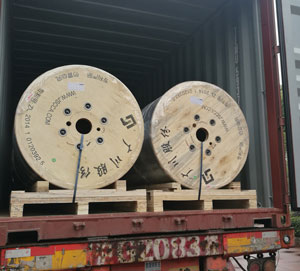

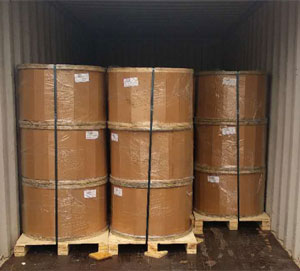

3:运输
