新型铜包铝合金产品系列

型号:CCAA
直径:0.08mm~3mm
容量:300吨/ m
标准:JBT 11867-2014

联系我们

铜包铝合金线(CCAA)是一种双金属线,通过覆盖铝合金杆表面的铜。 CCAA具有与CCAM线相同的高抗拉强度,与CCA线相同的高导电性。 CCAA电线可以像纯铜电线一样进行加工。

特点:
与铜线相比
1.体积小,重量轻
2.低温下无脆性,抗蠕变性好

与CCAM线相比
1.导电率更高;
2.无电化学腐蚀(氧化)。腐蚀会导致断线

与CCA电线相比
1.抗拉强度更高
2.良好的灵活性
3.良好的可焊性

特点比较

材料 铜含量
按量
型号 伸长
(%)
抗拉强度
(Mpa)
抵抗力
(Ω.mm2/m)
电导率
(%)
密度
(g/cm3)
长度
(M/kg)
压缩蠕变阻力
(%)
铜线 / TR0.110 16-21 235-241 ≤0.017241 100 ≤8.89 11836 优秀
CCS线 / CCS0.110 12-19 497-507 ≤0.041000 42 ≤8.10 12990 不好
CCA线 15A CCA0.110 5-12 150-155 ≤0.026760 64 ≤3.63 28988 不好
CCAM线 15A CCAM0.110 8-13 198-211 ≤0.032000 53 ≤3.75 28060 不好
CCAAx线 15A CCAA0.110 10-14 195-205 ≤0.026500 65 ≤3.63 28988 很好

技术参数

描述 质量中的铜含量
(%)
铝含量
(%)
公称通径
(MM)
公差
(MM)
伸长
(%)
抗拉强度
(Mpa)
抵抗力
(Ω.mm2/M)
电导率
(%)
密度
(g/cm3)
CCAA-15A 37%-40% 63%-60% 0.080≤d≤0.100 ±0.003 ≥9 ≥172 ≤0.0270 ≥64 ≥3.64
0.100<d≤0.120 ≥10 ≥172
0.120<d≤0.140 ≥10 ≥172
0.140<d≤0.200 ≥10 ≥172
0.200<d≤0.400 ±0.005 ≥12 ≥160
0.400<d≤0.600 ≥13 ≥150

➢ Inner conductor material of Low voltage power cable, communication &signal cable
➢并联双芯线路电话通信
➢计算机本地网络,网络线缆,网络线路
➢信号线编织线和LV& MV电源线
➢医疗设备和 连接导体材料

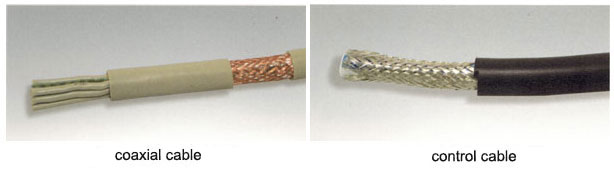

➢射频电缆内导体&屏蔽
➢漆包线

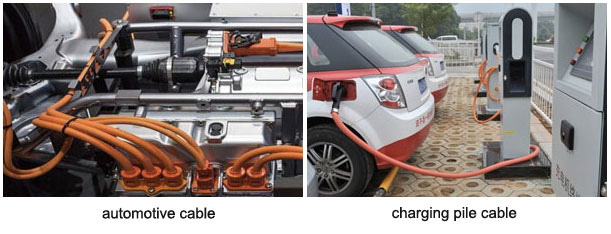

➢汽车机车专用线
➢其他

编织屏蔽

无线充电线圈

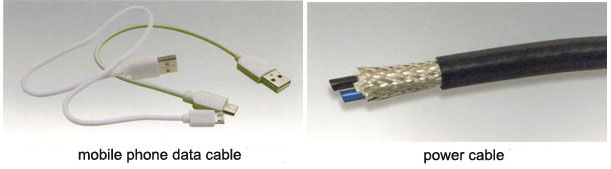

电力电缆

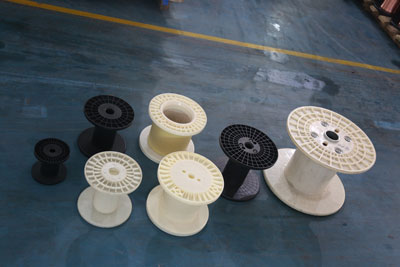

1:梭芯选项

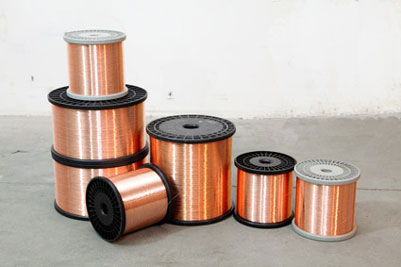

2:包装

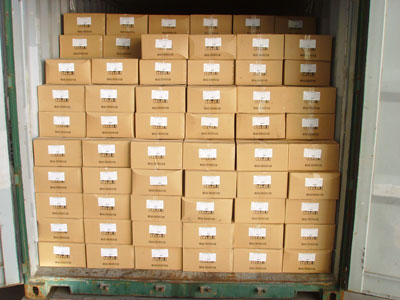

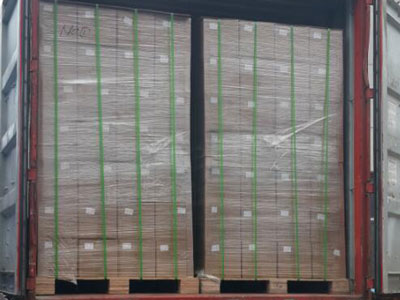

3:运输
